Para la correcta ejecución en el Levantamiento de los diversos elementos que contiene una parcela se hace necesario realizar una poligonal, desde la cual, se radiarán los puntos necesarios que defina por completo la parcela. Posteriormente, en gabinete se ajustarán los vértices de la poligonal para la obtención de las coordenadas definitivas de cada elemento radiado con una precisión óptima.

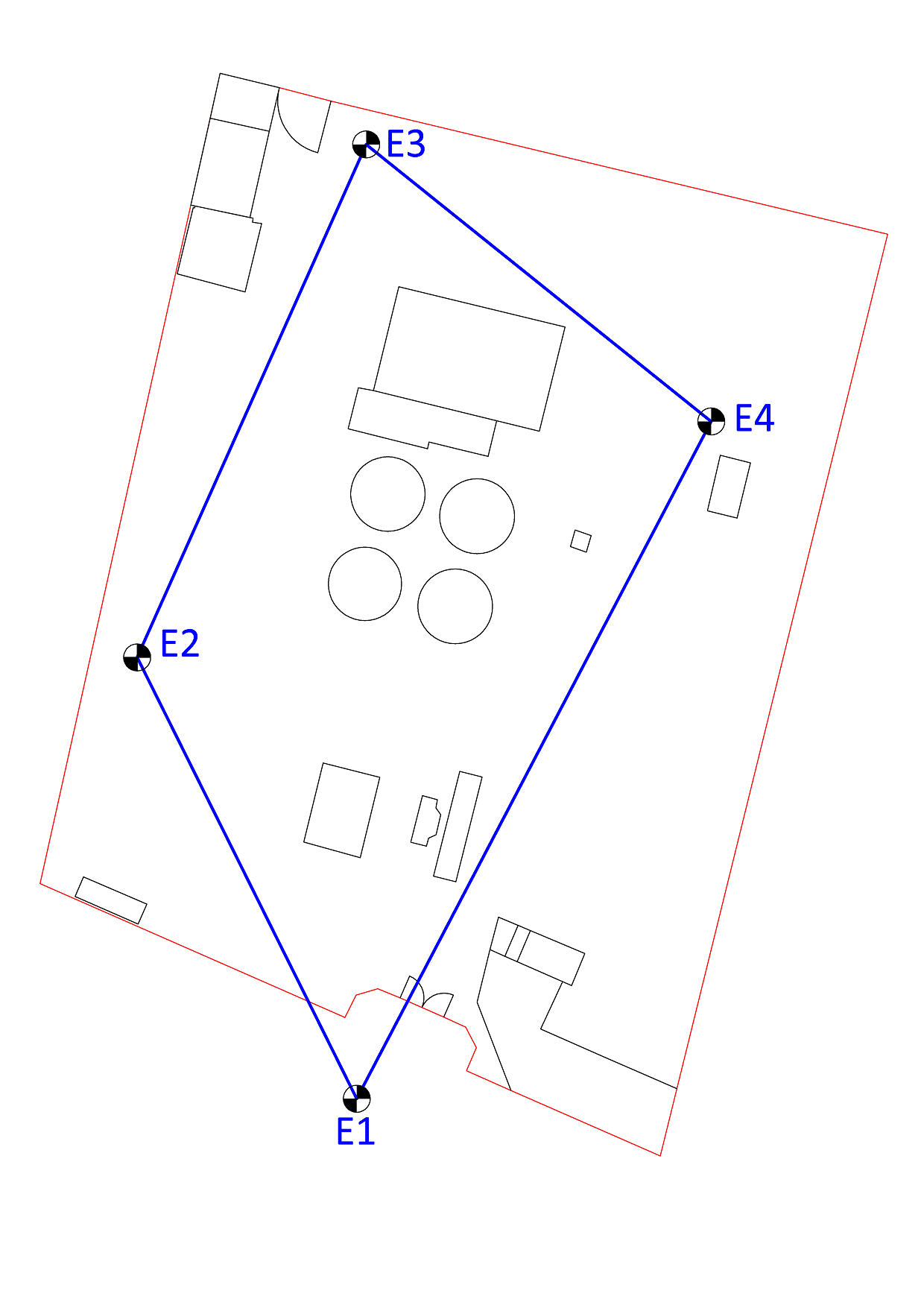

En este caso se define una poligonal con 4 Vértices o Estacionamientos, materializando estos Vértices con Estacas, con un clavo en la parte superior.

En este trabajo se emplea una Estación Total Leica TS06, con precisión de 7´´ (20 cc) en ángulos y de ± (2 mm + 2 ppm) en distancias a sólidos (sin prisma) y ± (1.5 mm + 2 ppm) en distancias a prisma.

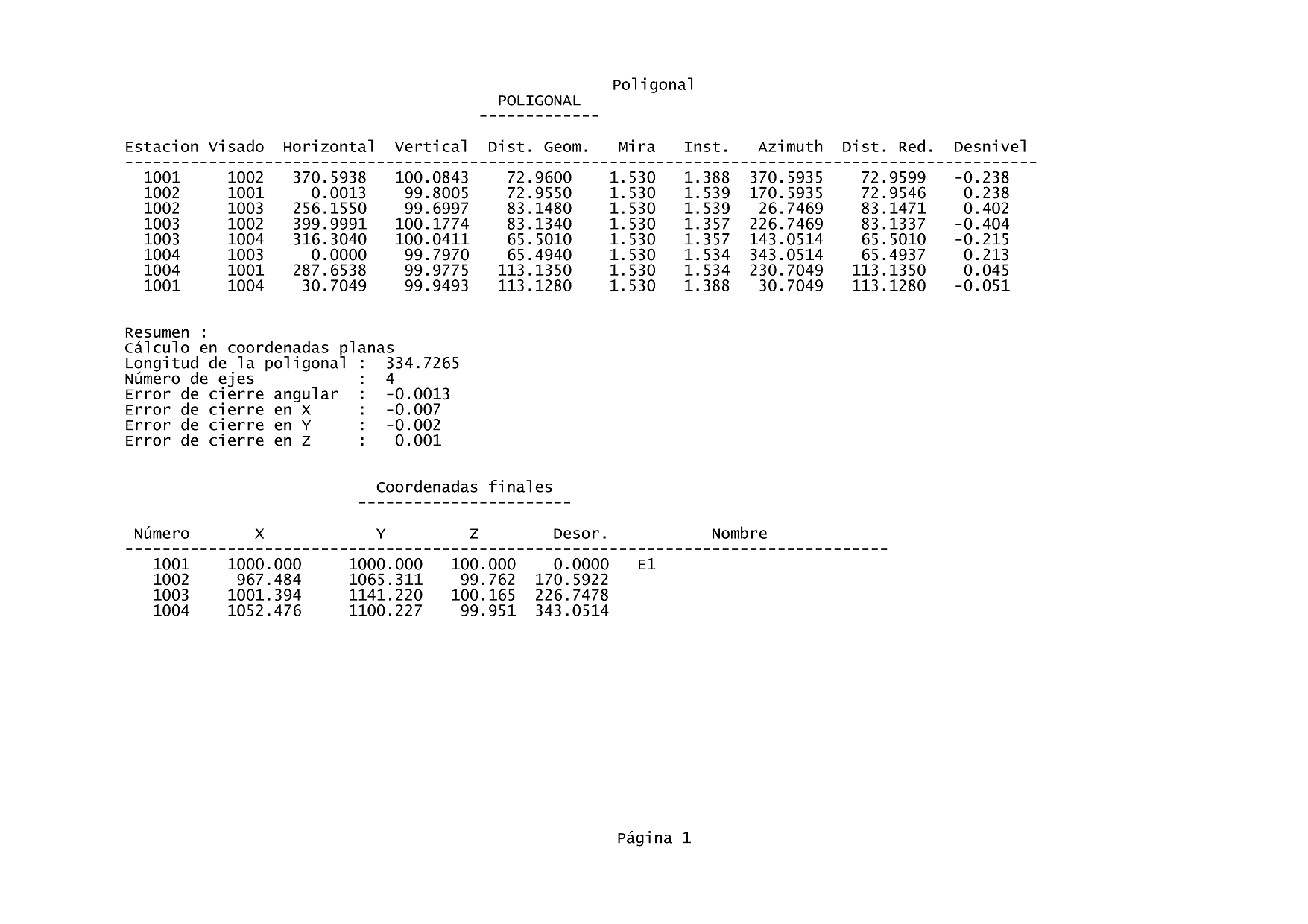

La longitud de la poligonal es de 334.7265 metros. Teniendo un error de cierre angular de 0.0013 grados centesimales, un error de cierre en X de -0.007 metros, un error de cierre en Y de -0.002 metros y un error de cierre en Z de 0.001 metros.

Se utiliza un Sistema de Referencia Local, partiendo de unas coordenadas arbitrarias y una orientación aproximada al norte magnético en el Vértice denominado E1.

Para una mejor precisión en las observaciones de los Vértices de la Poligonal se utiliza un trípode de pinzas para sujetar el prisma en una posición lo más vertical posible. Antes de iniciar las Observaciones se visa en círculo directo y círculo inverso a una Referencia lejana e inmóvil. Al finalizar las observaciones se vuelve a visar a la misma Referencia para comprobar que el error de cierre en la Referencia no se ha excedido de la tolerancia, validando así el trabajo de campo.

Rafael Martínez Córdoba.

Ingeniero Técnico en Topografía.

Colegiado nº 7668
